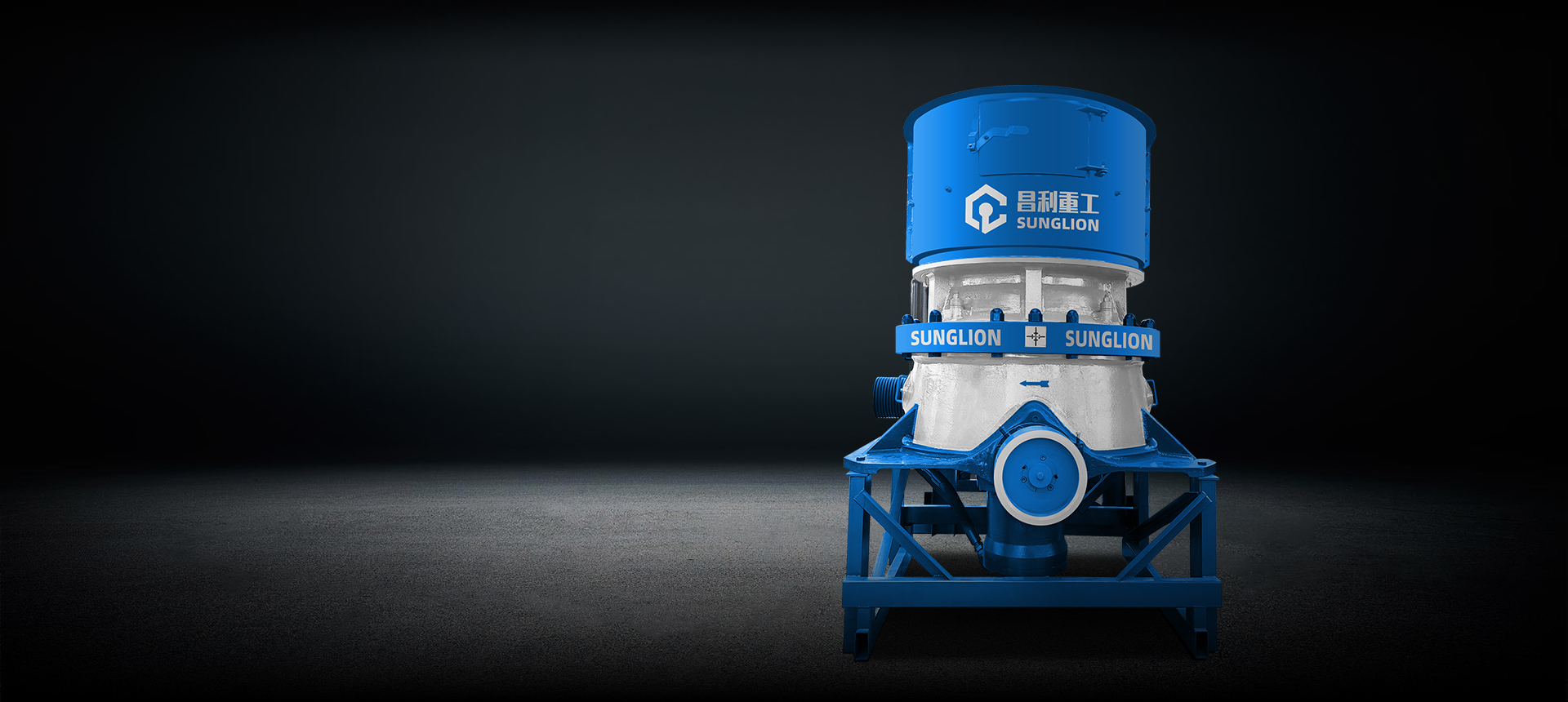

CH系列單缸
液壓圓錐破碎機
CH系列圓錐破碎機采用歐洲企業的技術標準和裝配工藝，關鍵零部件采用歐美原裝進口元件。該機以其優異的工藝性能和機械性能，廣泛應用于礦山和工程項目破碎系統的中碎和細碎作業中。
抗壓能力強
破碎效率高
安全穩定
運行能耗低
自動化程度高
成品粒型好
設備簡介
CH單缸液壓圓錐破碎機是我公司引進國際著名礦山機械企業的產品技術和設計理念的基礎上，
對一些產品技術細節進行了國產化優化和改進，實現了進口替代。
該機仍采用歐洲企業的技術標準和裝配工藝，關鍵零部件采用歐美原裝進口元件。
CH系列圓錐破碎機以其優異的工藝性能和機械性能，
廣泛應用于礦山和工程項目破碎系統的中碎和細碎作業中。
關鍵核心技術
我公司多名核心技術骨干曾在國際著名的破碎機制造企業的破碎篩分事業部工作5年，
主要從事生產制造，質量管理，售后服務等管理工作，掌握了破碎機的零部件制造，
生產裝配，安裝調試，售后故障處理等的完整的技術體系和質量管理。
多層防塵措施
正壓防塵系統使油路保持持久清潔。
持久的產量保持能力
恒定破碎腔型在整個襯板磨損周期內，最大進料尺寸和破碎腔有效容積保持恒定。
可調節多腔型
多工況的適應性，(EC-EF)7種腔型變化,以適應不同工況。

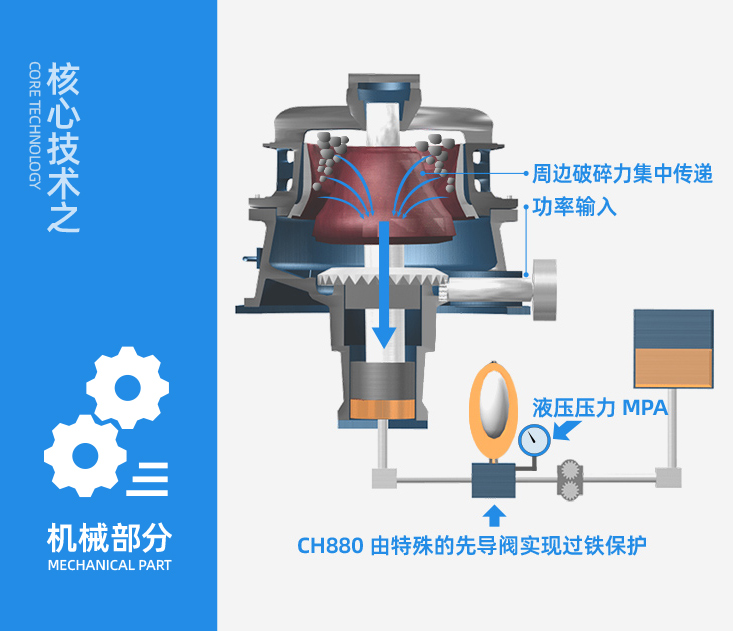

液壓支撐設計
自動控制智能清倉；保持調整排礦口，過鐵檢測；單缸液壓系統，高破碎力。
液壓油由液壓缸泵入油箱
降低動錐至合適的位置
液壓油由油箱泵入液壓缸
提升動錐至合適的位置
模塊化箱式設計
獨立的液壓控制系統、潤滑油箱與油泵控制系統；安全互鎖(溫度/流量)風冷式油冷卻器，帶自動溫控開關。
多重自動控制功能
實現高溫保護，自動過鐵保護，超載保護，潤滑油流量控制，故障診斷，龍口標定，磨損診斷等多重自動控制功能。
關鍵零部件均為進口
潤滑油泵(迪奧)、液壓泵(臺灣鈺盟)、溫控器(丹佛斯)壓力傳感器(丹佛斯)、溫度傳感器(威卡)、西門子觸摸屏、西門子PLC、施耐德電子元件、西馳軟啟動器。
過濾系統獨立運行
全流式濾清器串聯于機油泵和主油道之間，因此能濾清進入主油道的全部潤滑油。
觸摸屏控制系統界面
在位置傳感器和壓力傳感器輔助下，可以通過液壓缸自動調控主軸位置和排礦口尺寸實現自動化控制。
先進的控制系統
易安裝，觸摸屏界面易操作；方便跟據工況修改數據，易于調閱存儲的歷史運行數據、事件和報警記錄。
可視化智能操作
通過手機端APP可實現對設備的智能控制和遠程監控，能實時監控入料量、電流、油溫、主軸溫度、振動保護等功能。
產品結構組成
從外形設計到內部結構，每一處細節都經過精心考量
主軸
上架體
定錐襯板
動錐襯板
下架體
水平軸
柔性橡膠墊
扇形齒輪
液壓缸

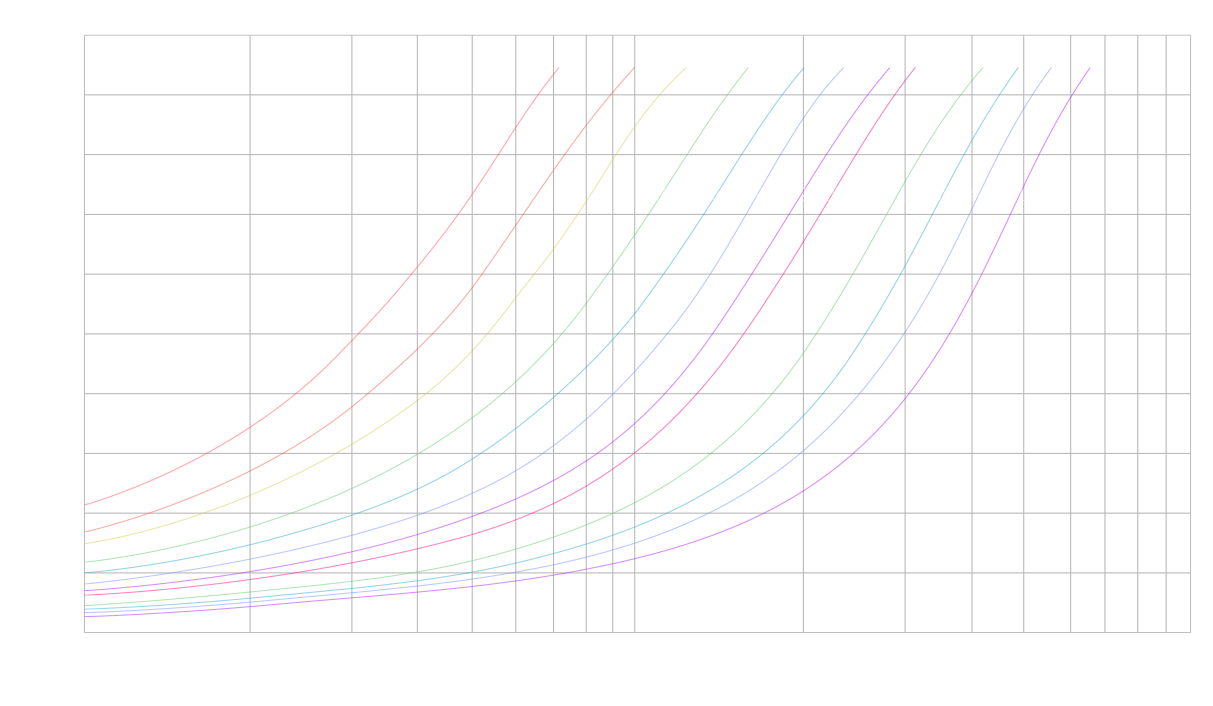

CH系列累計篩網通過率
性能參數
多種型號可選，總有一種適合您
| 型號 | 功率(KW) | 規格 | 最大進料粒度 | 產能 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Model No | Power | Max feedsize | Nominal capacity in t/h with crusher running at CSSmm | ||||||||||||
| CH420 | 90 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 44 | 51 | ||
| EC | 135 | 45-55 | 50-100 | 55-105 | 60-115 | 60-120 | 65-130 | 75-145 | |||||||
| C | 90 | 45-60 | 45-405 | 50-110 | 55-120 | 55-125 | 60-135 | 70-80 | |||||||
| M | 65 | 35-50 | 45-85 | 40-90 | 45-90 | 50-70 | |||||||||
| MF | 50 | 35-40 | 40-75 | 45-80 | 45-80 | 45-60 | |||||||||
| F | 38 | 30-60 | 30-60 | 30-65 | 35-55 | 40-45 | |||||||||
| EF | 28 | 30-40 with 80% finer than 4.5-5.5mm | |||||||||||||
| CH430 | 160 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 44 | 51 | ||
| EC | 190 | 70-125 | 75-170 | 80-185 | 85-196 | 90-210 | 105-240 | 115-240 | |||||||
| C | 145 | 75-85 | 65-150 | 70-165 | 75-175 | 80-185 | 85-200 | 100-225 | 110-170 | ||||||
| MC | 115 | 55-65 | 60-160 | 65-175 | 70-785 | 75-200 | 80-210 | 96-165 | |||||||
| M | 90 | 60-75 | 65-100 | 70-150 | 75-165 | 80-175 | 85-185 | 90-175 | 105-120 | ||||||
| MF | 75 | 60-70 | 65-120 | 70-130 | 75-145 | 80-145 | 85-130 | 90-105 | |||||||
| F | 50 | 50-90 | 50-95 | 55-100 | 60-110 | 65-120 | 70-120 | 70-110 | 75-90 | ||||||
| EF | 35 | 70-90 with 80% finer than 5-5.6mm | |||||||||||||
| CH440 | 250 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 44 | 51 | ||
| EC | 215 | 114-200 | 122-276 | 131-294 | 139-313 | 159-357 | 175-395 | 192-384 | |||||||
| C | 175 | 101 | 109-218 | 117-292 | 125-312 | 133-332 | 151-378 | 167-335 | 183-229 | ||||||
| MC | 140 | 97-122 | 105-262 | 113-282 | 120-301 | 128-320 | 146-328 | 161-242 | |||||||
| M | 110 | 117-187 | 126-278 | 136-298 | 145-318 | 154-339 | 176-281 | 194 | |||||||
| MF | 85 | 114 | 124-227 | 134-245 | 144-263 | 153-281 | 163-299 | 186-248 | |||||||
| F | 70 | 90-135 | 96-176 | 104-191 | 112-206 | 120-221 | 129-236 | 137-251 | 156-208 | ||||||
| EF | 38 | 100-125 with 80% finer than 6-7.5mm | |||||||||||||
| CH660 | 315 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 44 | 51 | ||
| EC | 275 | 177 | 190-338 | 203-436 | 216-464 | 246-547 | 272-605 | 298-662 | 328-511 | ||||||
| C | 215 | 171-190 | 184-367 | 196-480 | 209-501 | 238-582 | 263-643 | 288-512 | 317-353 | ||||||
| MC | 175 | 162-253 | 174-426 | 186-455 | 198-484 | 226-502 | 249-499 | 273-364 | |||||||
| M | 135 | 197-295 | 211-440 | 226-470 | 240-500 | 274-502 | 302-403 | ||||||||
| MF | 115 | 192 | 207-369 | 143-396 | 273-423 | 252-450 | 287-451 | 318-363 | |||||||
| F | 85 | 195-304 | 210-328 | 252-352 | 241-376 | 256-400 | 292-401 | 323 | |||||||
| EF | 65 | 211-293 | 227-316 | 244-298 | 161-290 | ||||||||||
| CH870 | 500 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 44 | 51 | ||
| EC | 300 | 480-640 | 547-1277 | 605-1411 | 662-1546 | 730-1702 | |||||||||
| C | 240 | 540-772 | 616-1232 | 681-1362 | 746-1492 | 821-1643 | |||||||||
| MC | 195 | 541 | 576-864 | 657-1321 | 726-1361 | 795-1490 | 876-1642 | ||||||||
| M | 155 | 552-613 | 587-1043 | 669-1189 | 739-1314 | 810-1440 | 892-1586 | ||||||||
| MF | 100 | 514 | 549-933 | 584-993 | 666-1132 | 736-1251 | 806-1370 | 888-1420 | |||||||
| F | 90 | 531 | 570-832 | 609-888 | 648-945 | 739-985 | 816-885 | ||||||||
| EF | 80 | 364-420 | 395-532 | 426-574 | 458-616 | 489-658 | 520-700 | 593-798 | 655-882 | 718-883 | 790 | ||||
| CH880 | 600 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 44 | 51 | ||
| EC | 460 | 480-640 | 547-1277 | 605-1411 | 662-1546 | 730-1702 | |||||||||
| C | 340 | 540-772 | 616-1232 | 681-1362 | 746-1492 | 821-1643 | |||||||||
| MC | 250 | 541 | 576-864 | 657-1321 | 726-1361 | 795-1490 | 876-1642 | ||||||||
| M | 180 | 552-613 | 587-1043 | 669-1189 | 739-1314 | 810-1440 | 892-1586 | ||||||||
| MF | 120 | 514 | 549-933 | 584-993 | 666-1132 | 736-1251 | 806-1370 | 888-1420 | |||||||
| F | 80 | 531 | 570-832 | 609-888 | 648-945 | 739-985 | 816-885 | ||||||||
| EF | 50 | 364-420 | 395-532 | 426-574 | 458-616 | 489-658 | 520-700 | 593-798 | 655-882 | 718-883 | 790 | ||||

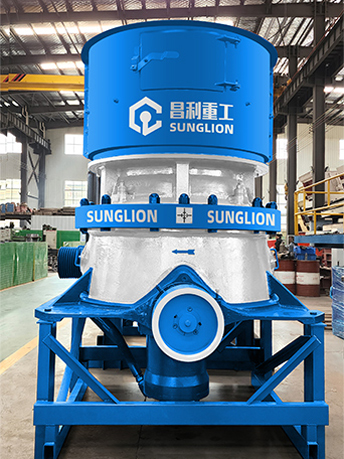

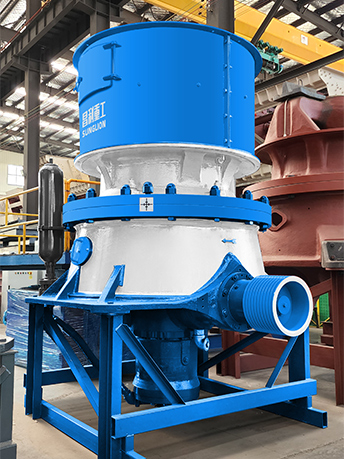

產品實拍展示
從外形設計到內部結構，每一處細節都經過精心考量
產品品質PK
與國內其他廠家生產的產品的區別
機械加工
硬件部分
昌利單缸圓錐破碎機
采用歐洲標準嚴格的質量檢測和管理
系統，所有關鍵零部件均為進口，保
障材質與機加工精度的穩定性。
其它品牌單缸圓錐破碎機
國內廠家為節省成本已經脫離歐標
供應體系，自行制造。無法保障材
質與機加工精度的穩定性。
油站液壓
電控部分
所有關鍵零部件均為進口，嚴格按歐
洲工藝標準制作的機架更堅固，滿足
嚴酷的重型工況。
國內廠家為節省成本主要采用國內
品牌，更改了歐標設計。還有潤滑
油泵、液壓油泵等。
自動控制
智能部分
先進的智能PLC控制系統，功能強大，
使破碎機的能力最大化
自動控制部分，其他廠家正在開發，
缺少制造售后經驗。
