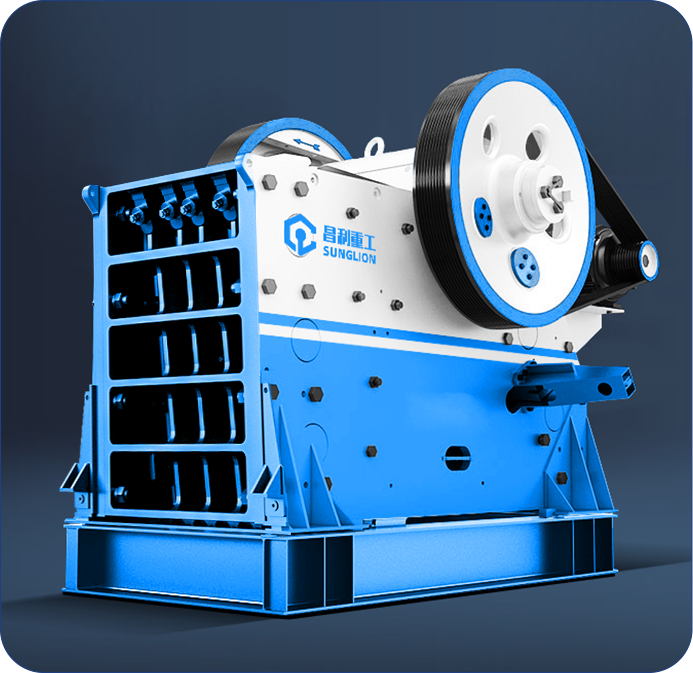

CJ歐版顎式破碎機
CJ歐版顎式破碎機
CJ系列顎式破碎機是本公司根據客戶市場需要，引進開發的一款具有優異性能的顎式破碎機。與傳統顎式破碎機不同，在破碎機運動參數、結構形式、調節方式等方面都有重大改進。CJ系列顎式破碎機占用空間小、破碎比更大、運行更平穩，在運輸安裝、維護調整等方面更加具有優勢。特別適合用于固定破碎生產線和移動破碎站。
適用物料：
河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦等。
破碎比大
生產效率高
安全穩定
綜合效益高
易操作維護
成品粒型好
設備簡介
昌利重工研發生產的歐版模塊顎式破碎機（歐版顎式破碎機），簡稱歐版顎破（歐版顎破），采用技術，已經無可爭議的成為世界上頗受青睞的顎式破碎機。當要求地對堅硬、強磨蝕性物料進行粗碎時，CJ系列顎式破碎機則代表了領先的破碎技術和制造水平。CJ系列顎式破碎機均采用創新的模塊化、無焊接框架結構，因而提高設備的抗疲勞性、可靠性和簡化了多種安裝方式。與傳統的顎式破碎機相比，采用高強度材料，的制造工藝，具有結構強度高，設備可靠性高，破碎比更大、產量高，綜合成本更低等優勢。
性能優勢
堅固的結構
機架分為焊接式和組裝式兩種：中小型規格采用焊接式，大型規格一用組裝式。
重型動顎總成 經久耐用
重型動顎總成采用鍛造的重型偏心軸、高質量重載滾動軸承、有限元軟件優化的動顎體,保證了動顎總成耐沖擊性和穩定性高；迷宮式密封、集中潤滑系統保證了軸承油脂不被污染、潤滑更加便捷，使其運行時間更長、更加穩定性。
整體軸承座
整體鑄鋼軸承座結構保證與機架配合，避免了組合式軸承座在緊固過程中對軸承造成不必要的徑向載荷，使軸承運行更加平穩。
一體化電機安裝
電機座與破碎機機架一體式安裝方式，不僅節約了顎式破碎機的安裝空間，減少了三角帶的長度，而且由于機架、電機座、電機的同步運動、可調的電機座實現了三角帶張力的調節，從而使三角帶使用壽命更長。
優越的腔型設計
對稱"V"形腔型設計，肘板大傾角、大沖程、合理轉速，使進料粒度更大、產量更高、粒度更加均勻，顎板磨損降低。
動顎護板設計
動顎上方安裝了重型護板，避免因物料沖擊，有效保護動顎體及其內部軸承不受損壞。
方便快捷的粒度調節
JC顎式破碎機采用機械或液壓排料口調整裝置，其雙楔塊調節方式相對應墊片調節操作更加簡單、安全、快捷，節省了停機時間。
減震安裝設計
破碎機采用專用的橡膠減震裝置固定，有效吸收了設備振動峰值，同時允許破碎機垂直和縱向方向的位移，從而降低了對基礎的沖擊。
工作原理
電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。
性能參數
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | 最大進料粒度 | 進料口尺寸 | 出料口調整范圍 | 處理能力(t/h) | 電動機功率 | 外形尺寸 |
|---|---|---|---|---|---|---|
| CJ96 | 480 | 930×580 | 60~175 | 105~390 | 4P 90 | 2850×2270×1950 |
| CJ106 | 560 | 1060×700 | 70~200 | 150~500 | 4P 110 | 3280×2580×2400 |
| CJ120 | 700 | 1200×870 | 70~200 | 175~610 | 4P 160 | 3700×2790×2950 |
| CJ125 | 760 | 1250×950 | 100~250 | 270~831 | 4P 160 | 4230×2780×2960 |
| CJ150 | 960 | 1400×1200 | 125~250 | 340~880 | 4P 200 | 5030×3440×3970 |
| CJ160 | 960 | 1600×1200 | 150~300 | 430~1145 | 4P 250 | 5780×3460×3580 |
| CJ200 | 1200 | 2000×1500 | 175~300 | 630~1435 | 6P 400 | 6600×4030×4400 |
| CJ1511 | 850 | 1500×1070 | 125~300 | 425~1195 | 6P 200 | 4130×3000×3330 |
| CJ1513 | 1040 | 1500×1300 | 150~300 | 530~1280 | 6P 200 | 4620×2890×4190 |
產品結構組成
從外形設計到內部結構，每一處細節都經過精心考量
動顎護板
動顎
電動機
上邊護板
固定顎板
調整座
活動顎板
肘板
下邊護板
肘板墊
機架
動顎拉桿

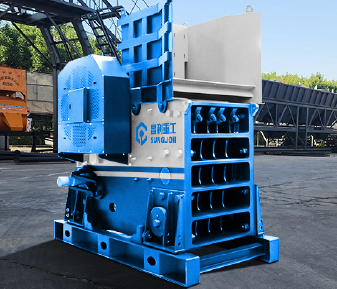

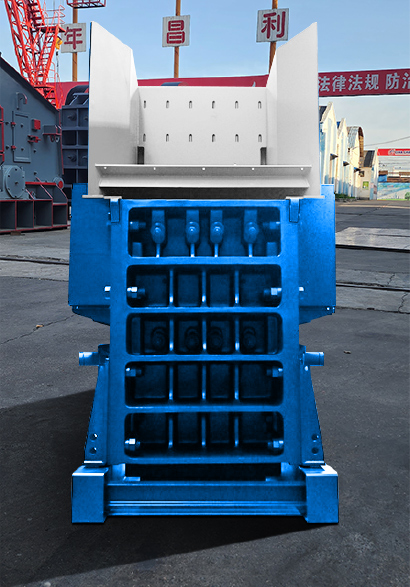

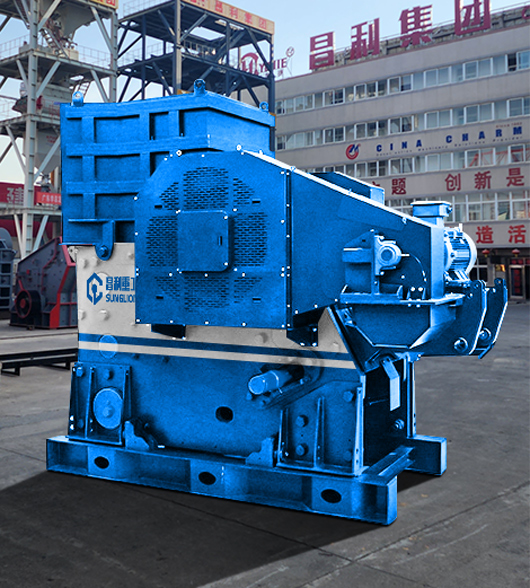

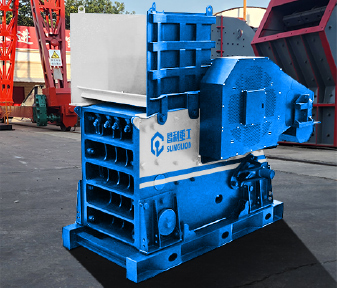

產品實拍展示
從外形設計到內部結構，每一處細節都經過精心考量
