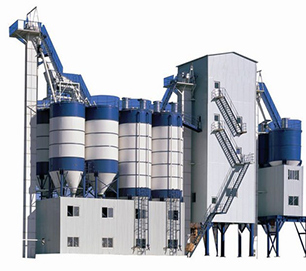

階梯式干混砂漿攪拌站
階梯式砂漿站的組成：
砂子斗式提升機（NE 板鏈型）、砂倉、粉料倉、砂子緩存?zhèn)}、砂計量稱、粉料輸送泵、粉料計量稱、外加劑緩存?zhèn)}、外加劑輸送泵、外加劑計量稱、雙軸無重力混合機、成品緩存?zhèn)}、散裝機、U 型成品輸送泵、袋裝成品緩存?zhèn)}、閥口包裝機、鋼架平臺、控制系統、氣路系統等組成。
年生產量：10~30萬噸
產量及特點：產量可年產10萬噸，年產15萬噸，年產20萬噸，年產30萬噸，特點高度降低，占地面積大。
設備簡介
Product Introduction
鄭州昌利建機自主研發的階梯式干混砂漿攪拌設備建筑高度較低，設備占地相比塔式較大，基礎載荷較小，適合對骨料混料不敏感的砂漿產品，適合生產普通砂漿和部分特種砂漿，能耗方面相比塔式要大。砂子由砂子提升機提升到砂倉中，由砂倉下面自流到斗式提升機提升到砂子緩存?zhèn)}中，再由砂子緩存?zhèn)}到砂子計量稱進行計量，粉料由輸送泵輸送到粉料計量稱進行計量，外加劑由外加劑升降梯提升到平臺頂部人工投料到外加劑緩存?zhèn)}，由外加劑輸送泵將外加劑輸送到外加劑計量稱進行計量，計量好的砂子，粉料，外加劑放料到雙軸無重力攪拌機中攪拌（攪拌時間90-120秒）均勻度高達98%，放料到成品緩存?zhèn)}中，通過散裝機裝車，成品 U 型輸送泵將成品砂漿輸送到袋裝成品緩存?zhèn)}，全自動閥口包裝機進行袋裝。
顯著優勢
我公司的干混砂漿攪拌站可生產各種不同的建筑干粉系列，如：粘結砂漿、抹灰砂漿、砌筑砂漿、地坪砂漿、特殊砂漿等產品，設備生產工藝和流程可根據用戶不同的配方、配置進行特殊定制。
烘干系統
用于將生產或采集到的潮濕砂粒烘干，該系統包括圓盤給料機、烘干主機、輸送機、篩分機、除塵器、提升機等設備。
成品倉
用于儲存水泥、粉煤灰等，采用泵車氣動送料。倉頂設有除塵器，保護工作環境。倉體錐體部位裝有氣動破拱裝置，防止水泥、粉煤灰結拱，保證計量螺旋配料順暢。

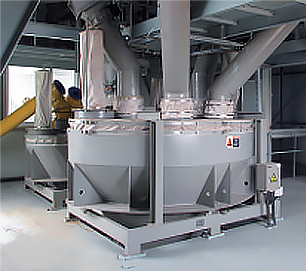

精確計量系統
精益求精，采用變頻給料+智能電氣技術，鑄就計量高精度，保證生產品質。

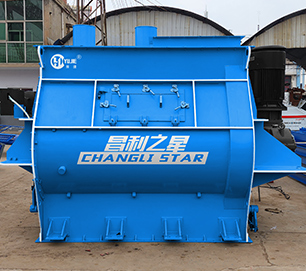

混合攪拌系統
設備主機采用節能的雙軸漿葉式無重力混合機，混合均勻度能夠高達，該機具有自動喂料、氣動放料、生產過程桶壁無積塊、無死角、均勻度更高、能夠縮短混合時間，是目前比較理想的混合設備。
包裝系統
生產好的成品可直接經過提升系統進入成品儲料倉，也可進行分袋包裝儲存，以閥口袋包裝機使用較多，該包裝機采用電腦計量裝置、性能穩定、操作簡單并配有除塵口，減少粉塵對人體的危害，實現環保型生產。
環保除塵系統
用于回收干混砂漿生產中產生的灰塵，有利與生產環境的環保。一般選用脈沖袋式除塵器，該除塵器運行可靠，除塵效率高，維護方便。
輸送及提升系統
用于干混砂漿生產過程中物料輸送，可分為水平輸送和垂直輸送，水平輸送可使用螺旋輸送機，垂直輸送一般采用斗式提升機，提升過程全封閉，保證工作環境的整潔環保。

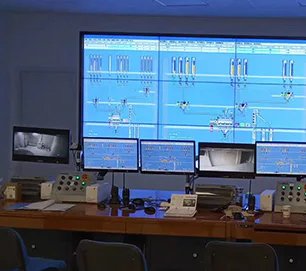

智能控制系統
采用便捷的全電腦PLC控制系統，各設備運轉模擬顯示，運行情況一目了然，操作中更加得心應手。
性能參數
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 機型 | 年產10萬噸 | 年產20萬噸 | 年產30萬噸 | 年產50萬噸 | 年產60萬噸 | 年產80萬噸 |
| 理論生產率(t/h) | 20~28 | 30~45 | 65~75 | 95~120 | 130~150 | 160~195 |
| 主機型號 | CL-4000 | CL-6000 | CL-10000 | CL-6000+CL-10000 | CL-10000×2 | CL-10000×2+CL-6000 |
| 主機功率 | 30 | 55 | 75 | 130 | 150 | 205 |
| 主機容積率 | 70% | |||||
| 生產方式 | 連續式 | |||||
| 占地面積(㎡) | 100~500 | |||||
| 設備定員 | 4~15人 | |||||

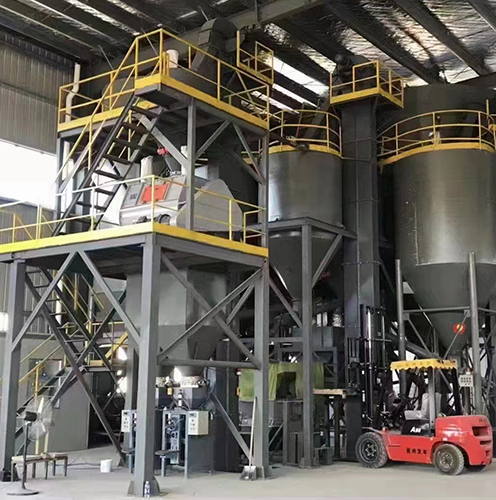

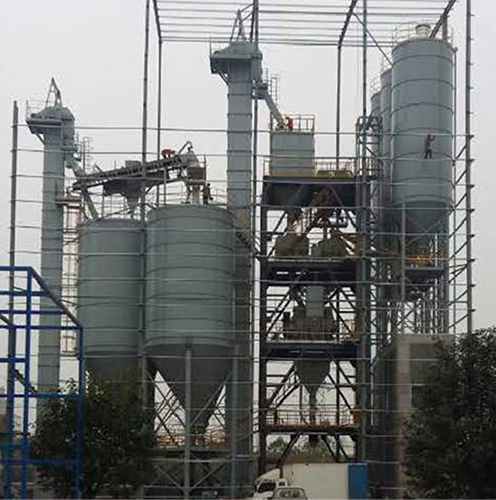

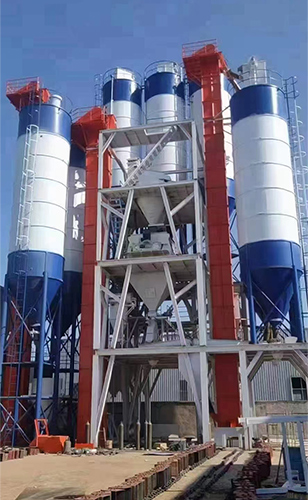

項目現場實拍
