PE顎式破碎機
PE顎式破碎機是昌利重工自主生產制造的一款高產能破碎機，主要用于破碎抗壓強度不超過320MP的各種物料，常作為初級破碎機而被用于各種石料生產線和礦石破碎生產線，產品具有破碎比大、產量高、產品粒度均勻、工作可靠、維修簡便、運營成本低等特點。
適用物料：
河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦等。
破碎比大
生產效率高
安全穩定
運行能耗低
易操作維護
成品粒型好
設備簡介
顎式破碎機是出現較早的破碎設備，因其構造簡單、堅固、工作可靠、維護和檢修容易以及生產和建設費用比較少，因此，直到現在仍然廣泛地在冶金、化工、建材、電力、交通等工業部門，用于破碎抗壓強度在147 ~ 245MPa 的各種礦石和巖石的粗、中、細碎。近年來，我廠為滿足冶金、礦山、建筑等工業部門破碎高強度、高硬度的微碳鉻鐵的需要，專門研制了鄂式破碎機。
性能優勢
破碎比大 粒形均勻
① 優化型深腔破碎，肘板大傾角、大沖程、合理轉速，使進料粒度更大、產量高、粒度更均勻。
② 數字化分析各部件運行，鍛坯加工重型偏心軸，高錳鋼顎板和高等鑄鋼動顎總成，破碎比高達15左右，生產效率大大提升，比普通顎破同規格處理能力提高20-35% 。
② 數字化分析各部件運行，鍛坯加工重型偏心軸，高錳鋼顎板和高等鑄鋼動顎總成，破碎比高達15左右，生產效率大大提升，比普通顎破同規格處理能力提高20-35% 。
機體結構簡單 穩定可靠
① 采用傳統的復擺式基本設計原理，結構精簡，更易于操作、易于維護；
② 特別的集中潤滑系統，部件更換方便、潤滑更快捷，維護保養工作量小。
② 特別的集中潤滑系統，部件更換方便、潤滑更快捷，維護保養工作量小。
使用壽命更長 降低生產成本
① 核心件采用上更受認可的出色高錳鋼鑄件，使用壽命更長，減少停機養護次數，降低生產成本；
② 采用雙曲面鄂板設計，磨損更小，同等工藝條件下，鄂板壽命可延長3-4倍以上。
③ 昌利重工完美的機加工、熱處理和探傷檢查使偏心軸具有足夠的強度和剛度，延長使用壽命。
② 采用雙曲面鄂板設計，磨損更小，同等工藝條件下，鄂板壽命可延長3-4倍以上。
③ 昌利重工完美的機加工、熱處理和探傷檢查使偏心軸具有足夠的強度和剛度，延長使用壽命。
一機多用 運行可靠
① 墊片式排料調整裝置，出料調節范圍大，運行可靠，使用靈活，可滿足客戶多種加工要求；
② 運行噪音低，可配套除塵設備，符合國家環保標準。
② 運行噪音低，可配套除塵設備，符合國家環保標準。
工作原理
該系列破碎機工作方式為驅動擠壓型，其工作原理是: 電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與此同時物料被壓碎或劈碎，達到破碎的目的; 當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎做周期運動壓碎和排泄物料，實現批量生產。
性能參數
多種型號可選，總有一種適合您
| 型號 | 進料口尺寸 | 最大進料粒度 | 排料口調整范圍 | 處理能力(t/h) | 偏心軸轉速(r/min) | 電動機功率 | 外形尺寸 |
|---|---|---|---|---|---|---|---|
| PE-1600×2100 | 1600×2100 | 1500 | 300-400 | 1300-2200 | 160 | 380 | 6210×4013×4716 |
| PE-1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1000 | 180 | 280 | 5160×3660×4248 |
| PE-1200×1500 | 1200×1500 | 1020 | 150-350 | 400-800 | 180 | 220 | 4200×3300×3500 |
| PE-1000×1200 | 1000×1200 | 850 | 195-300 | 280-560 | 200 | 160 | 3480×2876×3330 |
| PE-900×1200 | 900×1200 | 750 | 95-165 | 220-450 | 200 | 132 | 3380×2870×3330 |
| PE-750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 250 | 110 | 2660×2430×2800 |
| PE-600×900 | 600×900 | 500 | 65-160 | 50-180 | 250 | 75 | 2190×2206×2300 |
| PE-500×750 | 500×750 | 425 | 50-100 | 40-110 | 275 | 55 | 1980×2080×1870 |
| PE-400×600 | 400×600 | 340 | 40-100 | 16-60 | 275 | 30 | 1730×1730×1630 |
| PE-250×400 | 250×400 | 210 | 20-60 | 5-20 | 300 | 15 | 1300×1090×1270 |
| PE-200×350 | 200×350 | 180 | 18-70 | 3-10 | 260 | 11 | 1000×870×990 |
| PE-200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 7.5 | 910×750×990 |
| PE-150×250 | 150×250 | 125 | 10-40 | 1-3 | 250 | 5.5 | 720×660×850 |
產品結構組成
從外形設計到內部結構，每一處細節都經過精心考量
動顎護板
上邊護板
動顎
固定顎板
調整座
活動顎板
彈簧
下邊護板
肘板
機架
肘板墊
動顎拉桿

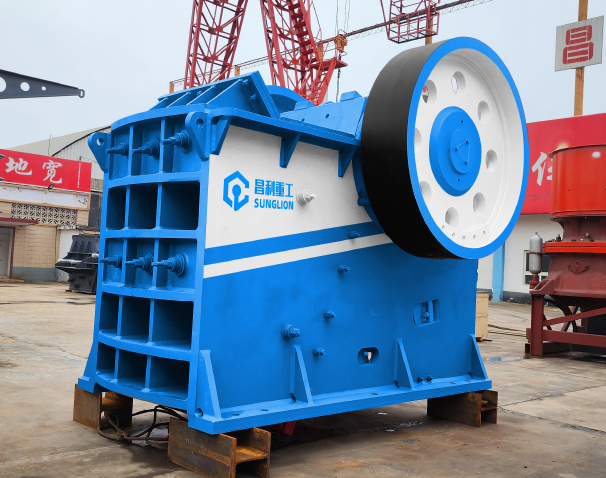

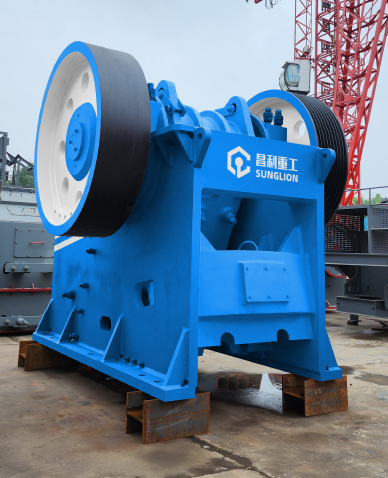

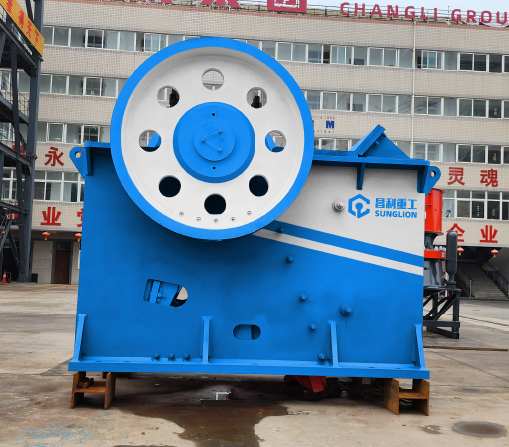

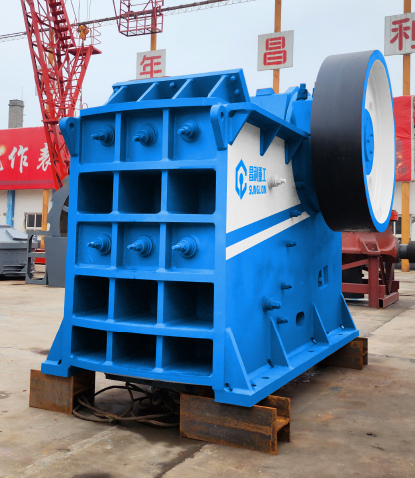

產品實拍展示
從外形設計到內部結構，每一處細節都經過精心考量
